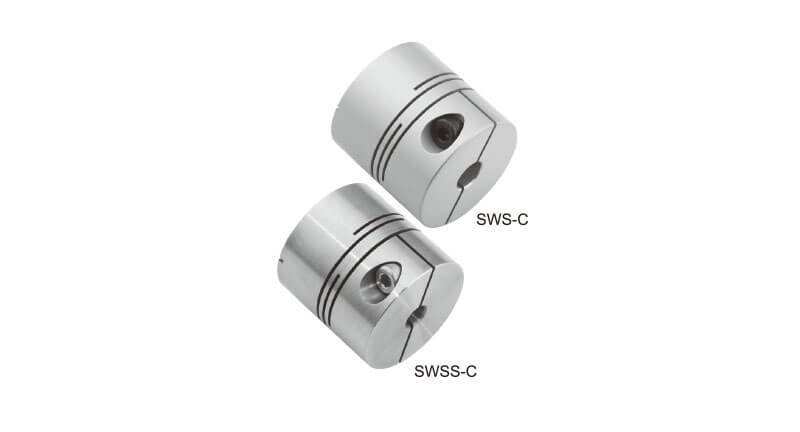

產品名稱 : SWS-C / SWSS-C 系列 開縫型/夾緊式/止付螺絲固定式/短型撓性聯軸器
詢價
材質

SWS-C系列-鋁合金
SWSS-C系列-不銹鋼

表面處理

SWS-C陽極處理

特性
  1. 一體成型
  2. 零背隙
  3. 剛性大
  4. 適合譯碼器、小馬力傳動機構、高精密傳動上
  5. 偏角誤差較佳
  6. 不銹鋼材質扭力較佳
  7. 不銹鋼材質適用於無塵室
  8. 固定方式:夾緊式
單位：mm
型 號DILGHMd1xd2
標準孔徑(H7)		Mass**
重量
(g)
MinMax
SWS - 16C 16 6.8 18 3.4 5 M2.5 4 6 8
SWS - 20C 20 7.65 20 3.8 6.5 M3 5 8 13
SWS - 25C 25 9 25 4.8 9 M3 6 10 25
SWS - 32C 32 12.6 32 6.3 11 M4 6 14 53
SWS - 40C 40 15.3 40 7.5 14 M5 10 16 117
SWSS - 16C 16 6.8 18 3.4 5 M2.5 5 6 21
SWSS - 20C 20 7.65 20 3.8 6.5 M3 5 8 36
SWSS - 25C 25 9.6 25 4.8 9 M3 6 10 69
SWSS - 32C 32 12.6 32 6.3 11 M4 8 14 150

型  號一般扭力
(N.m)		最大扭力
(N.m)		最高迴轉速
(Rpm/min)		慣性
(kg.m2)		容許偏角
(°)		容許軸向位差 (min)
SWS - 16C 0.3 0.6 9500 2.9x10-7 1 ±0.2
SWS - 20C 0.5 1 7600 7.5x10-7 1 ±0.2
SWS - 25C 1 2 6100 2.3x10-6 1 ±0.2
SWS - 32C 2.2 4 4800 8.1x10-6 1 ±0.2
SWS - 40C 5 10 3800 1.9x10-5 1 ±0.2
SWSS - 16C 0.5 1 9500 7.8x10-7 1 ±0.2
SWSS - 20C 1 2 7600 2.1x10-6 1 ±0.2
SWSS - 25C 2 4 6100 6.3x10-6 1 ±0.2
SWSS - 32C 3.5 7 4800 2.2x10-5 1 ±0.2
