產品名稱 : 精密線性滑軌
詢價
產品介紹

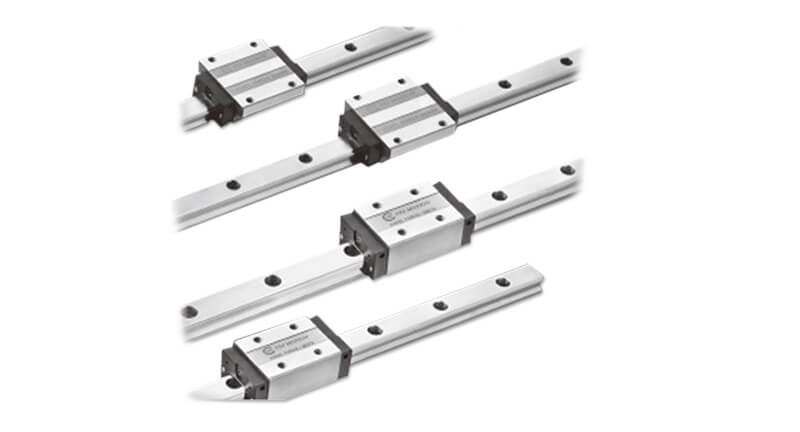

TR系列分為單出型及現配型兩種，兩者的規格尺寸相同，其最主要差異點在於現配型由原廠依客戶訂單裁切滑軌、裝配滑塊出貨，其組合精度可達到超高精度；而單出型之滑塊、 滑軌則可單獨出貨，在使用上較為便利，但其組合精度無法達到超高精度。在製程品質上有嚴格的控管，單出型之組合精度目前已達世界級的水準，對於不需配對安裝線性滑軌的客戶而言是相當便利的。

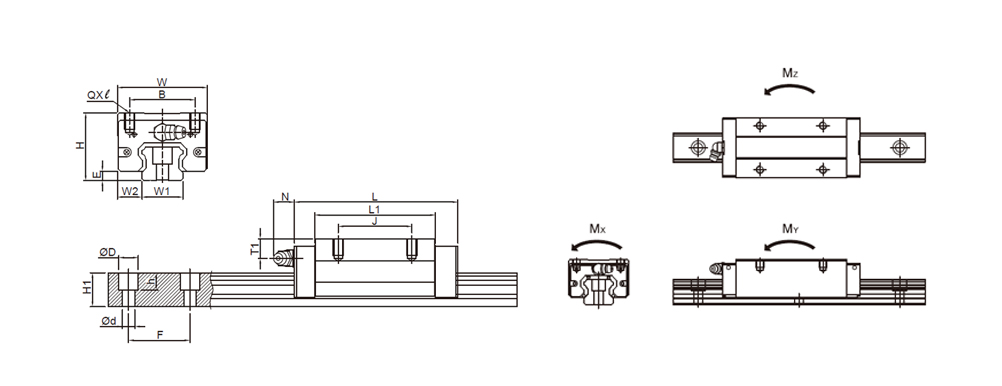

單位：mm
型 號組裝規格mm滑塊尺寸mm滑軌mm
HW2EWBJLL1QxℓT1油孔NW1H1ΦDhΦdF
TRH15VN 28 9.5 3.2 34 26 26 56.9 39.5 M4x8 9.5 M4x0.7 7 15 13 7.5 6 4.5 60
TRH15VL 28 9.5 3.2 34 26 26 65.4 48 M4x8 9.5 M4x0.7 7 15 13 7.5 6 4.5 60
TRH20VN 30 12 4.6 44 32 36 75.6 54 M5x7 6.5 M6x1 14 20 16.5 9.5 8.5 6 60
TRH20VE 30 12 4.6 44 32 50 99.6 78 M5x7 6.5 M6x1 14 20 16.5 9.5 8.5 6 60
TRH25VN 40 12.5 5.8 48 35 35 81 59 M6x8 11.5 M6x1 14 23 20 11 9 7 60
TRH25VE 40 12.5 5.8 48 35 50 110 88 M6x8 11.5 M6x1 14 23 20 11 9 7 60
TRH30VN 45 16 7 60 40 40 96.3 69.3 M8x10 11 M6x1 14 28 23 14 12 9 80
TRH30VE 45 16 7 60 40 60 132 105 M8x10 11 M6x1 14 28 23 14 12 9 80
TRH35VN 55 18 7.5 70 50 50 109 79 M8x10 15 M6x1 14 34 26 14 12 9 80
TRH35VE 55 18 7.5 70 50 72 153 123 M8x10 15 M6x1 14 34 26 14 12 9 80
TRH45VL 70 20.5 8.9 85.5 60 60 140 106 M10x15 20.5 PT1/8 12.5 45 32 20 17 14 105
TRH45VE 70 20.5 8.9 85.5 60 80 174 140 M10x15 20.5 PT1/8 12.5 45 32 20 17 14 105
TRH55VL 80 23.5 13 100 75 75 162 118 M12x18 21 PT1/8 12.5 53 44 23 20 16 120
TRH55VE 80 23.5 13 100 75 95 200.1 156.1 M12x18 21 PT1/8 12.5 53 44 23 20 16 120
TRH65VL 90 31.5 14 126 76 70 197 147 M16x20 19 PT1/8 12.5 63 53 26 22 18 150
TRH65VE 90 31.5 14 126 76 120 256.5 206.5 M16x20 19 PT1/8 12.5 63 53 26 22 18 150
  • 備註：此為XN、UN標準防塵配備，見表2.2.17，欲選用其他配件請參照防塵配件。



型 號額定負載kgf容許靜力矩重量
CCoMx(kgf-mm)My(kgf-mm)Mz(kgf-mm)滑塊kg滑軌kg/m
單滑塊單滑塊雙滑塊單滑塊雙滑塊
TRH15VN 1206 2206 16,436 14,884 70,960 14,884 70,960 0.15 1.32　
TRH15VL 1343 2574 19,175 20,429 95,224 20,429 95,224 0.22 1.32　
TRH20VN 2050 3696 37,334 33,268 157,298 33,268 157,298 0.31 2.28　
TRH20VE 2553 5058 51,089 63,229 284,163 63,229 284,163 0.44 2.28　
TRH25VN 2581 4503 52,239 43,407 207,324 43,407 207,324 0.52 3.17　
TRH25VE 3248 6255 72,554 85,112 391,311 85,112 391,311 0.77 3.17　
TRH30VN 3807 6483 90,722 74,970 355,321 74,970 355,321 0.85 4.54　
TRH30VE 4791 9004 126,003 147,000 677,068 147,000 677,068 1.3 4.54　
TRH35VN 5090 8346 142,722 106,070 519,799 106,070 519,799 1.47 6.27　
TRH35VE 6667 12274 209,885 233,977 1,070,533 233,977 1,070,533 2.26 6.27　
TRH45VL 7572 12808 292,657 220,751 1,030,183 220,751 1,030,183 3.00 10.4　
TRH45VE 8852 16010 365,821 348,554 1,598,703 348,554 1,598,703 3.90 10.4　
TRH55VL 14703 21613 571,342 411,729 2,019,184 411,729 2,019,184 4.42 16.1　
TRH55VE 17349 27377 723,699 670,530 3,148,637 670,530 3,148,637 5.50 16.1　
TRH65VL 22526 31486 973,074 695,840 3,594,277 695,840 3,594,277 8.66 22.54
TRH65VE 27895 42731 1,320,601 1,307,568 6,312,759 1,307,568 6,312,759 10.30 22.54

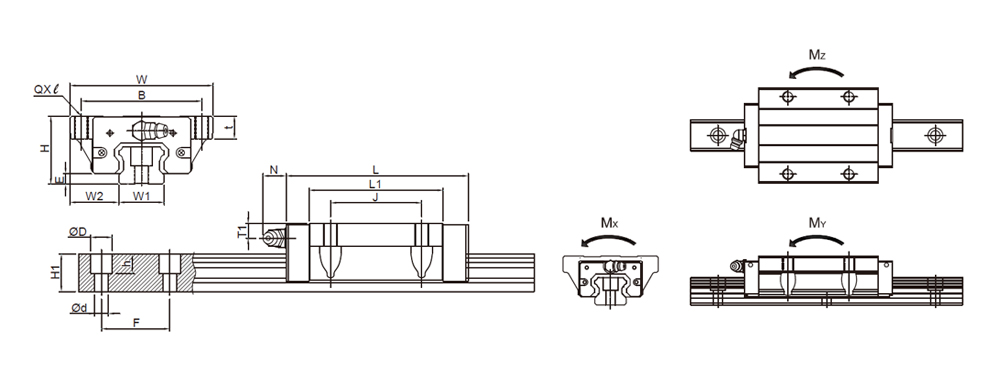

單位：mm
型 號組裝規格mm滑塊尺寸mm滑軌mm
HW2EWBJtLL1QxℓT1油孔NW1H1ΦDhΦdF
TRH15FN 24 16 3.2 47 38 30 8 56.9 39.5 M5X8 5.5 M4X0.7 7 15 13 7.5 6 4.5 60
TRH15FL 24 16 3.2 47 38 30 8 65.4 48 M5X8 5.5 M4X0.7 7 15 13 7.5 6 4.5 60
TRH20FN 30 21.5 4.6 63 53 40 10 75.6 54 M6X10 6.5 M6X1 14 20 16.5 9.5 8.5 6 60
TRH20FE 30 21.5 4.6 63 53 40 10 99.6 78 M6X10 6.5 M6X1 14 20 16.5 9.5 8.5 6 60
TRH25FN 36 23.5 5.8 70 57 45 12 81 59 M8X12 7.5 M6X1 14 23 20 11 9 7 60
TRH25FE 36 23.5 5.8 70 57 45 12 110 88 M8X12 7.5 M6X1 14 23 20 11 9 7 60
TRH30FN 42 31 7 90 72 52 15 96.3 69.3 M10X15 8 M6X1 14 28 23 14 12 9 80
TRH30FE 42 31 7 90 72 52 15 132 105 M10X15 8 M6X1 14 28 23 14 12 9 80
TRH35FN 48 33 7.5 100 82 62 15 109 79 M10X15 8 M6X1 14 34 26 14 12 9 80
TRH35FE 48 33 7.5 100 82 62 15 153 123 M10X15 8 M6X1 14 34 26 14 12 9 80
TRH45FL 60 37.5 8.9 120 100 80 18 140 106 M12X18 10.5 PT1/8 12.5 45 32 20 17 14 105
TRH45FE 60 37.5 8.9 120 100 80 18 174 140 M12X18 10.5 PT1/8 12.5 45 32 20 17 14 105
TRH55FL 70 43.5 13 140 116 95 29 162 118 M14X17 11 PT1/8 12.5 53 44 23 20 16 120
TRH55FE 70 43.5 13 140 116 95 29 200.1 156.1 M14X17 11 PT1/8 12.5 53 44 23 20 16 120
TRH65FL 90 53.5 14 170 142 110 37 197 147 M16X23 19 PT1/8 12.5 63 53 26 22 18 150
TRH65FE 90 53.5 14 170 142 110 37 256.5 206.5 M16X23 19 PT1/8 12.5 63 53 26 22 18 150
  • 備註：此為XN、UN標準防塵配備，見表2.2.17，欲選用其他配件請參照防塵配件。



型 號額定負載kgf容許靜力矩重量
CCoMx(kgf-mm)My(kgf-mm)Mz(kgf-mm)滑塊kg滑軌kg/m
單滑塊單滑塊雙滑塊單滑塊雙滑塊
TRH15FN 1206 2206 16,436 14,884 70,960 14,884 70,960 0.18 1.32
TRH15FL 1343 2574 19,175 20,429 95,224 20,429 95,224 0.22 1.32
TRH20FN 2050 3696 37,334 33,268 157,298 33,268 157,298 0.39 2.28
TRH20FE 2553 5058 51,089 63,229 284,163 63,229 284,163 0.58 2.28
TRH25FN 2581 4503 52,239 43,407 207,324 43,407 207,324 0.60 3.17
TRH25FE 3248 6255 72,554 85,112 391,311 85,112 391,311 0.85 3.17
TRH30FN 3807 6483 90,722 74,970 355,321 74,970 355,321 1.01 4.54
TRH30FE 4791 9004 126,003 147,000 677,068 147,000 677,068 1.54 4.54
TRH35FN 5090 8346 142,722 106,070 519,799 106,070 519,799 1.47 6.27
TRH35FE 6667 12274 209,885 233,977 1,070,533 233,977 1,070,533 2.29 6.27
TRH45FL 7572 12808 292,657 220,751 1,030,183 220,751 1,030,183 2.80 10.4
TRH45FE 8852 16010 365,821 348,554 1,598,703 348,554 1,598,703 3.79 10.4
TRH55FL 14703 21613 571,342 411,729 2,019,184 411,729 2,019,184 4.22 16.1
TRH55FE 17349 27377 723,699 670,530 3,148,637 670,530 3,148,637 5.6 16.1
TRH65FL 22526 31486 973,074 695,840 3,594,277 695,840 3,594,277 9.31 22.54
TRH65FE 27895 42731 1,320,601 1,307,568 6,312,759 1,307,568 6,312,759 12.98 22.54

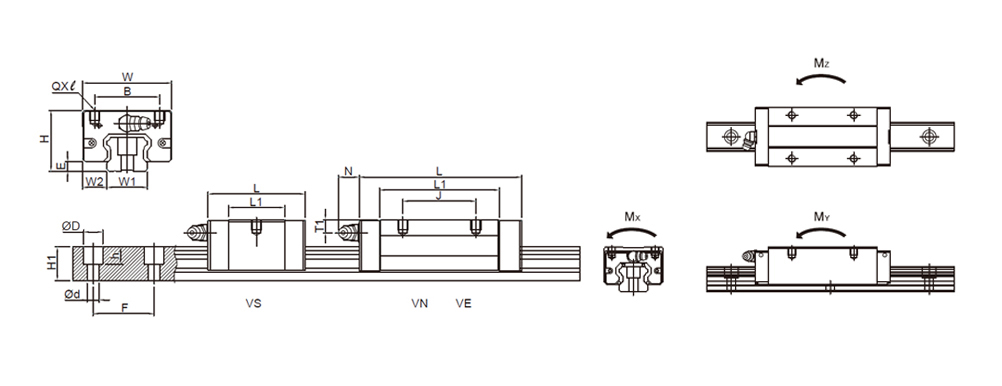

單位：mm
型 號組裝規格mm滑塊尺寸mm滑軌mm
HW2EWBJLL1QxℓT1油孔NW1H1ΦDhΦdF
TRS15VS 24 9.5 3.2 34 26 - 40.3 22.9 M4X5 5.5 M4X0.7 7 15 13 7.5 6 4.5 60
TRS15VN 24 9.5 3.2 34 26 26 56.9 39.5 M4X5 5.5 M4X0.7 7 15 13 7.5 6 4.5 60
TRS20VS 28 11 4.6 42 32 - 49.4 27.8 M5X6 4.5 M6X1 14 20 16.5 9.5 8.5 6 60
TRS20VN 28 11 4.6 42 32 32 68.3 46.7 M5X6 4.5 M6X1 14 20 16.5 9.5 8.5 6 60
TRS25VS 33 12.5 5.8 48 35 - 57.2 35.2 M6X6.5 4.5 M6X1 14 23 20 11 9 7 60
TRS25VN 33 12.5 5.8 48 35 35 81 59 M6X6.5 4.5 M6X1 14 23 20 11 9 7 60
TRS30VS 42 16 7 60 40 - 67.4 40.4 M8X8 8 M6X1 14 28 23 14 12 9 80
TRS30VN 42 16 7 60 40 40 96.3 69.3 M8X8 8 M6X1 14 28 23 14 12 9 80
TRS35VN 48 18 7.5 70 50 50 109 79 M8X8 8 M6X1 14 34 26 14 12 9 80
TRS35VE 48 18 7.5 70 50 72 153 123 M8X8 8 M6X1 14 34 26 14 12 9 80
TRS45VN 60 20.5 8.9 86 60 60 124.5 90.5 M10X15 10.5 PT1/8 12.5 45 32 20 17 14 105
  • 備註：此為XN、UN標準防塵配備，欲選用其他配件請參照防塵配件。



型 號額定負載kgf容許靜力矩重量
CCoMx(kgf-mm)My(kgf-mm)Mz(kgf-mm)滑塊kg滑軌kg/m
單滑塊單滑塊雙滑塊單滑塊雙滑塊
TRS15VS 908 1471 10,957 6,420 33,531 6,420 33,531 0.09 1.32
TRS15VN 1206 2206 16,436 14,884 70,960 14,884 70,960 0.15 1.32
TRS20VS 1398 2140 21,615 10,700 59,798 10,700 59,798 0.15 2.28
TRS20VN 1896 3307 33,404 26,459 126,998 26,459 126,998 0.23 2.28
TRS25VS 1943 3002 34,826 18,725 97,890 18,725 97,890 0.25 3.17
TRS25VN 2581 4503 52,239 43,407 207,324 43,407 207,324 0.39 3.17
TRS30VS 2697 3962 55,442 26,950 154,224 26,950 154,224 0.48 4.54
TRS30VN 3807 6483 90,722 74,970 355,321 74,970 355,321 0.77 4.54
TRS35VN 5090 8346 142,722 106,070 519,799 106,070 519,799 1.15 6.27
TRS35VE 6667 12274 209,885 233,977 1,070,533 233,977 1,070,533 1.54 6.27
TRS45VN 6758 10887 248,758 158,011 782,271 158,011 782,271 1.98 10.4

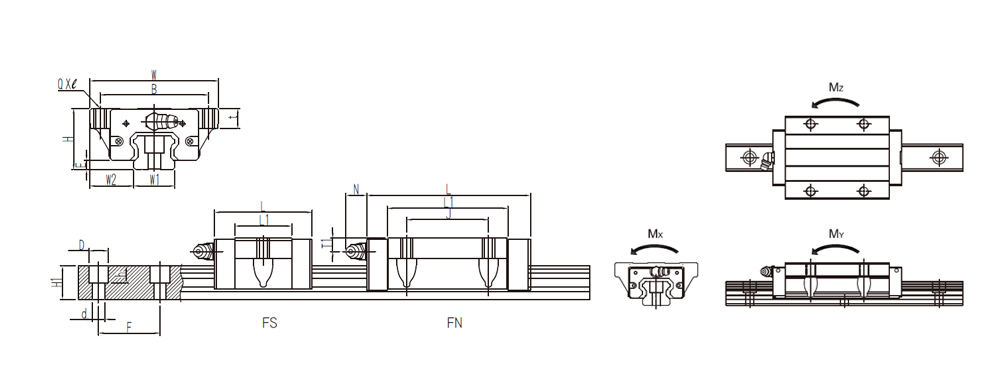

單位：mm
型 號組裝規格mm滑塊尺寸mm滑軌mm
HW2EWBJtLL1QxℓT1油孔NW1H1ΦDhΦdF
TRS15FS 24 18.5 3.2 52 41 - 7 40.3 22.9 M5X7 5.5 M4X0.7 7 15 13 7.5 6 4.5 60
TRS15FN 24 18.5 3.2 52 41 26 7 56.9 39.5 M5X7 5.5 M4X0.7 7 15 13 7.5 6 4.5 60
TRS20FS 28 19.5 4.6 59 49 - 9 49.4 27.8 M6X9 4.5 M6X1 14 20 16.5 9.5 8.5 6 60
TRS20FN 28 19.5 4.6 59 49 32 9 68.3 46.7 M6X9 4.5 M6X1 14 20 16.5 9.5 8.5 6 60
TRS25FN 33 25 5.8 73 60 35 10 81 59 M8X10 4.5 M6X1 14 23 20 11 9 7 60
  • 備註：此為XN、UN標準防塵配備，欲選用其他配件請參照防塵配件。



型 號額定負載kgf容許靜力矩重量
CCoMx(kgf-mm)My(kgf-mm)Mz(kgf-mm)滑塊kg滑軌kg/m
單滑塊單滑塊雙滑塊單滑塊雙滑塊
TRS15FS 908 1471 10,957 6,420 33,531 6,420 33,531 0.12 1.32
TRS15FN 1206 2206 16,436 14,884 70,960 14,884 70,960 0.19 1.32
TRS20FS 1398 2140 21,615 10,700 59,798 10,700 59,798 0.19 2.28
TRS20FN 1896 3307 33,404 26,459 126,998 26,459 126,998 0.29 2.28
TRS25FN 2581 4503 52,239 43,407 207,324 43,407 207,324 0.51 3.17

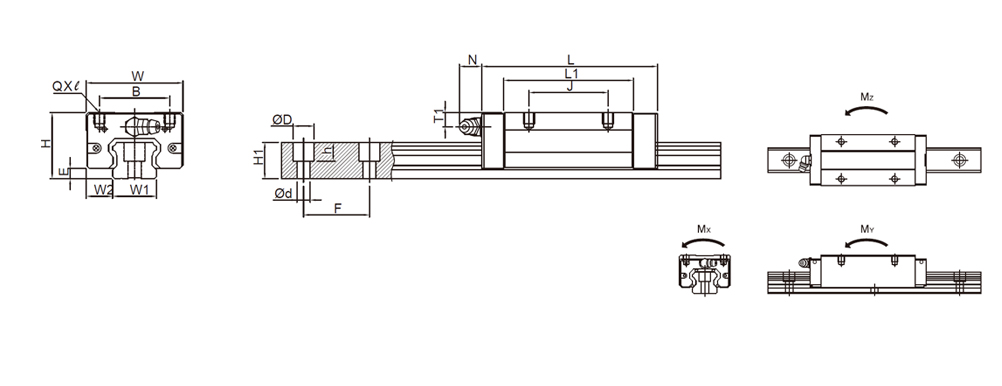

單位：mm
型 號組裝規格mm滑塊尺寸mm滑軌mm
HW2EWBJLL1QxℓT1油孔NW1H1ΦDhΦdF
TRC25VE 36 12.5 5.8 48 35 50 110 88 M6X6.5 7.5 M6X1 14 23 20 11 9 7 60
  • 備註：此為XN、UN標準防塵配備，欲選用其他配件請參照防塵配件。



型 號額定負載kgf容許靜力矩重量
CCoMx(kgf-mm)My(kgf-mm)Mz(kgf-mm)滑塊kg滑軌kg/m
單滑塊單滑塊雙滑塊單滑塊雙滑塊
TRC25VE 3248 6255 72,554 85,112 391,311 85,112 391,311 0.65 3.17

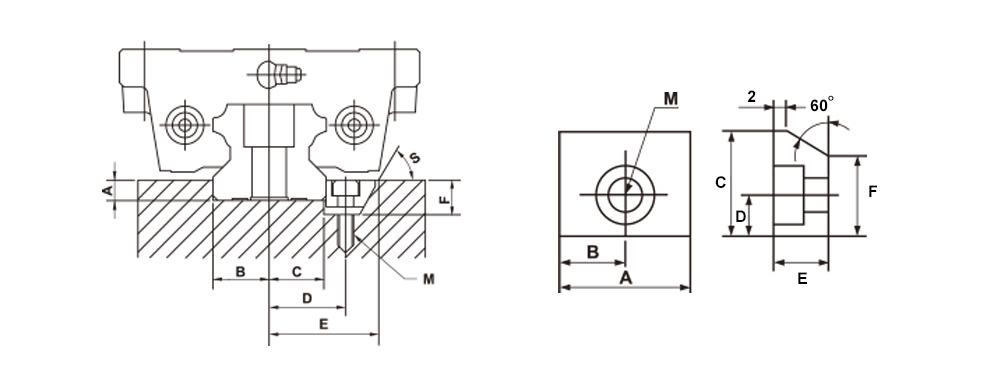

斜楔

使用於需側固之軌道鎖緊使用

特性:

  • 安裝方便
  • 精度高
  • 經濟實用
  • 規格尺寸齊全，適合配用於全球各大品牌線性滑軌之固定及迫緊之用，硬度高，保持線性滑軌長期之精度。

基本尺寸
單位：mm
TYPEABCDEFM
T-O 15 7.5 15 6 8 10.96 Ø4.5 x Ø8 x 4.5L
T-1 S 20 10 16 7 9.4 11.7 M6 x P10 螺孔
T-1 20 10 16 7 9.4 11.7 Ø6.6 x Ø9.6 x 6.4L
T-2 25 12.5 20 8 10.5 15.1 Ø6.6 x Ø11 x 6.5L
T-3 30 15 24 9 13.6 17.3 Ø9 x Ø14 x 8.6L



推薦扭緊力矩
kgf-cm
螺栓扭緊力矩
M6 90
M6 140
M6 310



TYPEABCDEFMSSCREW
15 2 7.5 7 11 13.5 9 M4 T-0 M4
20 3 10 9.5 17 27.155 12.4 M5 T-1 M5
25 4 11.5 11 18.5 28.655 12.4 M5 T-1 M5
30 5 14 13.5 21 31.155 12.4 M5 T-1 M5
35 5 17 16.5 25 28.155 13.5 M5 T-2 M6
45 7 22.5 22 30.5 43.655 13.5 M5 T-2 M6
55 10 26.5 26 35.5 51.655 16.6 M5 T-3 M8
65 10 31.5 31 40.5 58.665 16.6 M5 T-3 M8

此加工尺寸為建議值，僅供參考使用。
